一、特點
? 內部集成650V功率管；
? LED電流精度保持在±5%以內；
? 固定的原邊峰值電流185mA；
? 原邊反饋技術使系統節省次級反饋電路；
? 無需變壓器輔助繞組檢測和供電；
? 啟動時間小于100ms，實現了LED燈的“即開即亮”；
? 特有的恒流控制算法提高了恒流精度；
? 內置AC線輸入電壓恒流補償；
? 極低的工作電流；
? 最大功率4W；
? LED開路/短路保護；
? 管腳浮空保護；
? PFM控制帶來優異的EMI性能；
? 逐周期電流限制，內置前沿消隱；
? VDD嵌位和低電壓關閉功能（UVLO）；
? 內置過溫保護；
二、概述
WS3240是一款高精度原邊反饋LED恒流驅動芯片，芯片工作在電感電流斷續模式，適用于全范圍輸入電壓，功率4W以下的反激式隔離LED恒流電源。
WS3240芯片內部集成650V功率開關，采用原邊反饋模式，無需次級反饋電路，也無需變壓器輔助繞組檢測和供電，只需要極少的外圍元件即可實現恒流，極大地節約了系統的成本和體積。
WS3240內置高壓啟動技術，在全電壓范圍內啟動時間小于100ms，實現了LED燈的“即開即亮”功能。
WS3240芯片內帶有高精度的電流取樣電路以及AC線電壓恒流補償，使得LED輸出電流精度達到±5%以內。芯片采用了特有的恒流控制方式，可以達到優異的線性調整率。
WS3240提供了多種全面的保護模式，其中包括：逐周期電流限制保護（OCP），LED開路/短路保護， VDD欠壓保護以及嵌位，過溫保護，管腳浮空保護等。

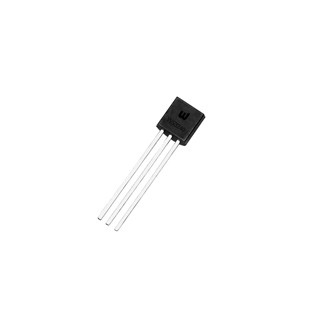

WS3240采用TO-92封裝形式。
