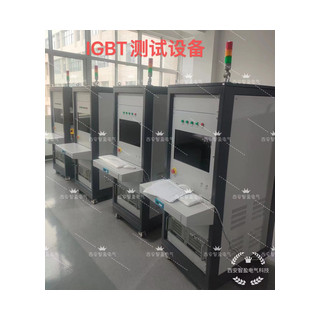

系統概述：
該系統是一套動態綜合測試系統、測試參數多、精度高、具有過流、過熱、水壓不足等保護功能。具有連續工作的特點，測試程序由計算機控制，程序設定完成后可自動測試，系統采用內控和外控兩種方式。便于工作人員操作。測試方法符合GB/T29332-2012/IEC 60747-9: 200 及GB4023-83 等相關標準。
采用計算機記錄測試結果，并轉化為EXCEL文件進行處理。
工作環境：
|
大氣壓力 |
86Kpa-106Kpa |
|
電網電壓 |
AC380V±10% |
|
電網頻率 |
50Hz±1Hz |
|
系統功耗 |
5KW-500KW |
|
電網功率因數 |
＞0.9 |
|
壓縮空氣 |
大于0.4Mpa 壓縮空氣宜進行前端去濕處理 |
|
冷卻水壓力 |
0.1~0.3Mpa |
|
冷卻水流量 |
60L/min |
|
冷卻水水質 |
純凈，應通過過濾器排除大于0.38mm的污粒 |
參數條件：
|
加熱電流 |
直流50-4500A 顯示精度0.1 A±3% |
|
|
加熱時間 |
0.5s-10s，冷卻時間：20-60s |
|
|
散熱 |
設備采用水冷散熱，1分鐘內完成器件加熱到結溫降溫到40℃的一個循環 |
|
|
熱敏測試單元(選配) |
熱敏電流 熱敏電壓 |
50mA-999mA/0.1mA/±0.2% |
|
1A-10A/0.1A/0.1A±0.2% |
||
|
1V-10V/1mV/±0.2% |
||
|
熱阻單元(選配) |
功率計算 |
飽和壓降 0.3-5V/0.01V/±0.2% |
|
溫度采集 |
溫度采集單元分辨率0.1°C精度±0.1°C熱阻測試器件數量為1只。Vce/Ic/熱敏電壓/殼溫各采一路 |
|
|
循環次數 |
1-1000000次 |
|
|
功率范圍 |
去離子水冷卻系統，至少100kW的冷卻能力，水冷系統水溫到-80度范圍可調 |
|
|
控制方式 |
時間控制、結溫控制 |
|
|
數據顯示 |
計算機顯示殼溫、試驗電流、試驗次數、記錄結果，并可轉為EXCEL文件 |
|
|
脫機顯示 |
脫機狀態，面板顯示6個工位的殼溫，試驗電流/次數、加熱/冷卻時間 |
|
|
水路 |
水路的回水采用開放式輸出，冷卻水路由甲方提供 |
|
|
電源 |
采用全波整流的直流電源，電流大小通過計算機控制。輸出電流50-4500A |
|
|
測試參數 |
Vf、IC、VCE、VGE（th）、T1、T2、Rth、Zth |
|
