波前傳感器(波前分析儀)是自適應光學系統最重要的組成部件之一，決定了自適應光學系統最終的調制結果。同時波前探測器在激光、天文、顯微、眼科等復雜自適應光學系統的波前像差檢測，虹膜定位像差引導，大口徑高精度光學元器件檢測，平行光管/望遠鏡系統的檢測與裝調，紅外、近紅外探測，激光光束性能、波前像差、M^2、強度的檢測，高精密光學元器件表面質量的檢測等領域發揮著越來越重要的作用。法國PHASICS公司研發團隊，突破傳統技術的壁壘，成功研發出了世界上分辨率最高的四波剪切干涉技術波前探測器。本文簡單介紹了波前傳感器的原理和典型應用，以及四波剪切干涉技術原理，比較了剪切干涉技術的波前分析儀與傳統哈特曼傳感器的特點。
引 言：
波前傳感器（Wave Front Sensor），按照其技術發展的歷史可以分為三個階段：第一階段，1900年德國科學家哈特曼采用挖孔的光闌技術制作完成了世界上第一個可以用于檢測波前的傳感器。第二階段，1971年R.K.Shack采用為透鏡陣列研發成功了精度更高的夏克-哈特曼波前分析儀。2000年法國Phasics研發團隊采用四波剪切干涉技術成功研發了基于四波橫向剪切干涉技術（4-Wave Lateral Shearing Interferometry），該波前探測器具有高分辨率（400300）、高動態范圍（500 um）、消色差、高靈敏度、高相對精度（2nm RMS）、無需校正、體積小、操作簡便等特點。上海昊量光電設備有限公司代理的法國phasics波前相差儀可以實時測量成像系統瞳面波前誤差，然后將這些測量數據轉換成自適光學系統的控制信號，并對成像系統的光學特性進行實時控制，實時校正入射光束波前變形，從而補償又大氣湍流引起的波前畸變，使物鏡得到接近衍射極限的目標像。
四波剪切干涉技術原理：

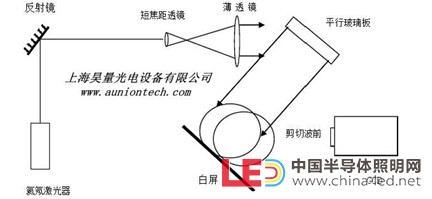

剪切干涉技術基本原理是將待檢測的激光波前分成兩束，其中的一束相對于另一束橫向產生一些錯位，兩束錯位的光波各自保持完整的待測波前信息，相互疊合后，產生干涉現象，CCD/CMOS相機會接收干涉圖樣，進行相應的計算分析，從而利用傅立葉變換的相關計算，分析出待測波前的相位分布，以及強度分布等?；诟缮鏃l紋的疏密度敏感于波前的斜率，因此波前傳感器 在探測波前的偏離范圍較傳統的哈特曼傳感器具有更大的優越性。
波前傳感器的典型應用
光在傳輸?shù)倪^程中會經過不同的介質，不同的介質由于其構成物質的分布不均勻，從而導致光的波前產生各種各樣的變化，自適應系統便應運而生。作為自適應系統中重要的一環，波前傳感器的檢測精度，動態范圍等等因素，都制約著自適應系統最終的調制結果。由于剪切干涉波前分析儀具有分辨率高，探測精度高，探測速度快，操作簡便，可直接的三維顯示波前畸變的模式等優點，目前已經得到了廣泛的使用。
1、自適應光學系統實時波前探測
在自適應光學系統中利用Phasics波前傳感器檢測到精確的波前畸變信息，反饋給波前校正系統以補償待測波前的畸變，從而可有效的降低湍流應的影響，補償大氣湍流引起的光波相位擾動。
2、激光光束性能、波前像差、M^2、強度等的檢測
激光光束質量是激光器的一個重要的技術指標參數，主要是指光束在傳播中橫截面的場強分布及變化，主要的參量包括：光束直徑，傳播模式，遠場發散角，光斑方向漂移等。研究波前相位的畸變是分析激光裝置中腔鏡變形的主要依據，提高波前性能是提高光束質量的重要手段。
波前分析儀可以用于激光波前的檢測，同時可以得到激光的光強分布和其他的激光光束質量參數，為同時檢測激光波前和光束質量提供了一種高精度，高靈敏度，實時3D顯示，簡便可行的新方法。

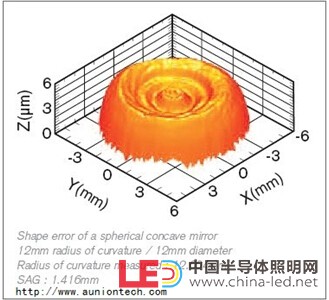

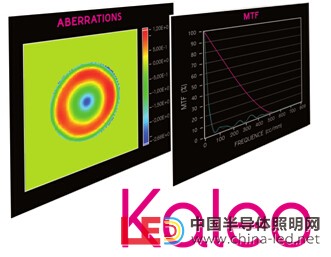

3、精密光學元器件檢測
隨著科技的進步，人們對精密光學元器件的生產技術指標要求越來越高，波前探測器能給精密的對光學元器件進行檢測，實時得到精確的監測數據，對于精密光學元器件的生產無疑產生了一場新的技術革命。相對于傳統的干涉儀檢測光學元器件的波前，Phasics波前分析儀更適合像差、球差較大的非球面透鏡的檢測。波前分析儀具有無需標準件，體積小，精度高，數值孔徑大（可達0.75），等優點。上海昊量光電設備有限公司 可根據客戶的實際檢測需求，做個性化的波前傳感器檢測方案。
4、激光等離子體檢測分析
法國Phasics公司（昊量光電代理）SID4系列等離子體分析儀(Plasma Diagnosis)是一款便攜式、高靈敏度、高精度的等離子體分析儀。該產品基于波前分析的四波剪切干涉技術，可實時檢測激光產生的等離子體的電子密度、模式及傳播方式。可實時的監測等離子體的產生、擴散過程，以及等離子體的品質因數?？梢愿玫貫榭蛻粼趪娮煸O(shè)計、激光脈沖的照度、氣壓、均勻性等方面提供最優化的數據支持。
除此之外，波前分析儀還被廣泛的應用于紅外、近紅外探測；平行光管/望遠鏡系統的檢測與裝調；衛星遙感成像、生物成像、熱成像領域；球面、非球面光學元器件檢測 (平面, 球面, 透鏡)；虹膜定位像差引導；大口徑高精度光學元器件檢測；激光通信領域；航空航天等領域。
