系統概述：

    針對晶閘管的靜態參數而研發的智能測試設備，電壓8500V、10000A（可擴展），自動化程度高，按照操作人員設定的程序自動工作。計算機記錄測試結果，測試結果可轉化為文本或EXCEL格式存儲，工作時序、開關的動作狀態、數據采集等均由計算機和PLC共同完成。

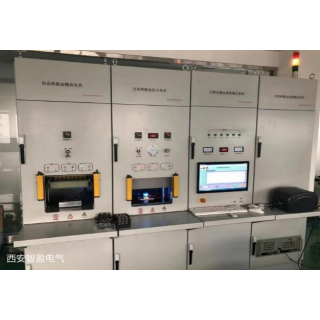

測試方法靈活，可測試單個單元和多單元的模塊，系統安全穩定，整體采用輪式機柜集成測試，具有簡潔的人機交互界面（計算機）和良好的保護措施，操作簡單，移動方便等特點。



系統單元及參數條件



門極觸發電壓/門極觸發電流測試單元IGT/VGT	陽極電壓：12V 陽極串聯電阻：6Ω 門極觸發電壓：0.3～5.00V ±3%±10mV 門極觸發電流：2～450mA ±3%±1 mA
維持電流測試單元IH	陽極電壓：12V 預導通電流：＞10A,正弦衰減波 維持電流： 2～450mA  ±5%±1 mA 測試頻率：單次
通態壓降測試單元VTM	平板器件通態電流：0.10～5.00kA, 分辨率：0.01kA，精度±1 0A±5% 模塊器件通態電流：0.10～2.00kA, 分辨率：0.01kA，精度±1 0A±5% 電流上升沿時間：≥5ms 通態壓降測試范圍： 0.20～10.00V, 分辨率：0.01V，精度±0.1 V±5% 測試頻率：單次
斷態電壓/斷態漏電流VD/ID 反向電壓/反向漏電流VR/IR測試單元	阻斷電壓：0.20～6.00kV, 分辨率：0.01kV, 精度±0.1 kV±3% 模塊單元阻斷電壓：0.20～4.00kV 正反向自動測試 正/反向漏電流：0.2～100 mA, 分辨率：0.1 mA, 精度±5%±1 mA 輸出保護電壓和電流可計算機設定范圍值；在測試時電壓或漏電流超過所  設定的范圍則自動保護，測試頻率： 50HZ
斷態電壓臨界上升率測試單元dv/dt	電壓：1200V,1600V,2000V三檔， 1V，±5% 電壓過沖范圍：＜50V±10% DV/DT電壓上升率三擋選擇：dv/dt：800V/μs、1000V/μs，1200V/μs±10%
阻斷參數測試單元	測量晶閘管的VDRM、VRRM、IDRM、IRRM以及整流二極管的VRRM、IRRM等參數。
擎住電流IL	100-1800mA
平板夾具壓力范圍	6-60KN，氣動加壓方式
門極電阻	適合門極觸發電壓在0.95V以上器件測試
計算機控制系統	設備的所有工作程序，工作時序，開關的動作狀態，數據的采集等均由計算機完成。工業控制機，具有抗電磁干擾能力強，排風量大等特點。
