系統概述：

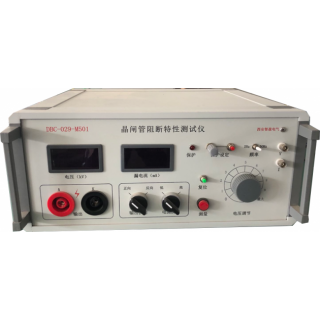

晶閘管門極/阻斷特性測試儀是可用于測量晶閘管的VDRM、VRRM、IDRM、IRRM\VGT、IGT、 Ih以及二極管的VRRM、IRRM參數以及其它半導體器件的相關參數測試的專業設備。它的測試方法符合GB/JB/T7626-2013標準。
該測試臺具有漏電流自動保護功能，過電壓自動保護功能。阻斷電壓和漏電流均采用數字表顯示，讀數準確、直觀。門極特性測試儀是專為測試晶閘管的門極參數而設計的，是晶閘管出廠檢測的必備檢測設備。該測試臺具有測試精度高、測試操作方便、穩定性好等優點。
技術指標：
|
阻斷特性 |
輸出峰值漏電流 |
低檔：.1-10mA±3%，分辨率：.1mA 高檔/High-grade 10-100mA±3%，分辨率：1mA 手動切換高低檔 |
|
輸出峰值電壓 |
0.20-5.0kV±3%，分辨率：10V |
|
|
保護電流 |
0.2-100mA±5%，面板設定 |
|
|
測試頻率 |
50Hz Or 5Hz，手動切換 |
|
|
門極特性 |
維持電流 |
1-250mA±2mA、分辨率：1mA |
|
門極觸發電壓 |
高檔：0.20-5.00V±5% 分辨率：0.02V； 低檔：0.10-2.50V±5% 分辨率：0.01V； 測試頻率：單次: single time |
|
|
門極觸發電流 |
1-500mA±5% 分辨率：2mA； 1-250mA±5% 分辨率：1mA； 測試頻率：單次: single time |
|
|
電壓調節方式 |
手動切換正反向測試 |
|
|
維持沖擊 |
0、20A、30A、40A分四檔供選擇 |
