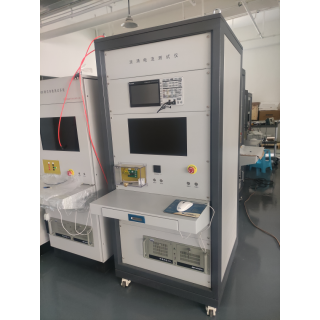

點擊圖片查看原圖
系統概述：
浪涌電流測試儀，是二極管等相關半導體器件測試的重要檢測設備，浪涌電流是指電源接通瞬間或是在電路出現異常情況下產生的遠大于穩態電流的峰值電流或過載電流。DBC-102型浪涌電流試驗臺的測試方法符合JB/T7626-2013中的相關標準。本系統通過電容放電產生電流波，結合上位機測試軟件，再通過調節不同的電感值來得到需要的電流脈寬，最后輸出測試要求的電流值，包含浪涌電流測試單元，阻斷電壓?jiǎn)卧?，阻斷漏電流單元和?jì)算機控制單元，計算機控制單元是該設備的中心控制單元，設備的所有工作程序，工作時序，開關的動作狀態，數據的采集等均由計算機完成。計算機記錄測試結果，并可將測試結果轉化為EXCEL文件進行處理，整體采用輪式機柜集成測試，具有簡潔的人機交互界面（計算機）和良好的保護措施，操作簡單，移動方便等特點。
系統單元及參數指標
|
浪涌測試單元IFSM
|
通態不重復浪涌電流范圍：30～2000A（可選到20000A），分辨率1A, 精度＜2%±1（可定制范圍） |
|
浪涌電流底寬：10ms正弦半波，偏差小于±0.2ms（可選1mS.2mS.8.3mS等）,單選 |
|
|
重復浪涌電流時間： 2S～10S（可定制范圍） |
|
|
浪涌電流重復次數：2～1000 次，可設定(可定制范圍) |
|
|
浪涌電流下的壓降測試：壓降測試范圍 0.01-100V 分辨率 0.001V,精度＜2%±0.01 |
|
|
浪涌波形和壓降波形顯示和保存：僅對正弦波，可選方波 |
|
|
10uS方波電流范圍：100-3000A，分辨率1A,精度＜3%±1（可選5000A） 0.1-1 mS：1000A 1-10 mS：500A |
|
|
阻斷參數測試單元 |
反向電壓：100V～1200V 可調 ，分辨率 1V,精度＜2%±1 |
|
反向電壓輸出方式：DC 直流 |
|
|
阻斷漏電流：0.001～10mA，分辨率 0.001mA,精度滿量程的±5% |
|
|
測試方式：自動測試 |
|
|
適合封裝：TO-220、TO-247、TO-3P（其它封裝可更換測試夾具工裝或可用連線方式），手動安裝測試器件。 |
|
|
熱敏電壓測試
|
測試電流范圍：5-100mA，持續給定，可以在最短時間內判斷結溫變化 |
|
使用方式：?jiǎn)未卫擞壳昂鬁y(cè)試，重復浪涌測試，判斷結溫恢復觸發下一次測試。 |
|
|
MOS 器件正反向測試
|
正向測試：觸發電壓：5-25V 可設定 |
|
反向測試：觸發電壓：0→-10V 可設定 |
|
|
加熱功能（可選功能） |
顯示溫度：0-180℃ |
|
控溫范圍：90-180℃，三檔可選（90-125℃，125-150℃，150-180℃） |
|
|
計算機控制系統 |
設備的所有工作程序，工作時序，開關的動作狀態，數據的采集等均由計算機完成。工業控制機，具有抗電磁干擾能力強，排風量大等特點。 |
軟件界面：
10uS方波輸出波形圖
