一、產品概述

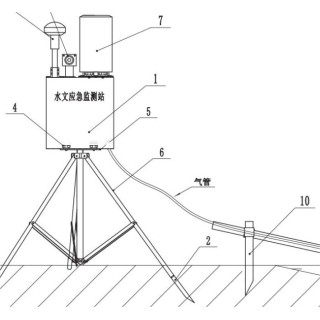

為了滿足突發水事件水文應急監測需求，便攜式水文應急監測一體機從一體化設計和節能、經濟方面著手，將水位計、雨量計、攝像頭、遙測終端機等有效的組合為一體，體積小巧，方便攜帶快捷安裝。遙測終端機將采集到的水位、雨量、圖像等數據通過GPRS/4G網絡或者北斗衛星通訊上傳至后臺數據接收端；后臺軟件平臺對數據進行入庫處理并通過展示平臺實時顯示數據情況，實現數據的監測與預警功能。

我公司生產的JB-YJ-01型便攜式水文應急監測一體機可以取代人工觀測實現自動化24小時實時監測，并且減小人工觀測帶來的誤差。特別在發生突發性暴雨洪水、泥石流、堰塞湖、水污染等水事件期間，可實時有效的對水位雨量進行監測和預警，減輕自然災害造成的損失。

二、功能與特點

便攜式水文應急監測一體機集成度高、體積小，在交通車中占地小，可騰出位置攜帶其他儀器設備；現場安裝方便、快捷、簡單；供電穩定、持續時間長；實現移動GPRS、衛星主備雙信道通訊，為突發水事件的水文應急監測提供了可靠、穩定信息通訊，解決自然災害發生后36小時通信盲點問題，保證水文信息及時、穩定傳輸?shù)胶蠓街笓]中心，提升水文應急監測能力，為搶險救災決策提供了基礎支撐。

2-1產品特點

Ø 高性價比：一體化設計降低了整體成本，電源、數據采集與處理系統、通訊模塊集于一體，提高了可靠性和性價比；

Ø 通信無死角：4G全網通和北斗衛星通信主備冗余，可靠性高、覆蓋面廣；

Ø 測量范圍和精度高：水位測量精度為0.2%FS，雨量測量分辨率最低可為0.1毫米，也可選擇其他精度翻斗雨量計（0.1mm、0.2mm、0.5mm、1mm）；

Ø 可靠的供電系統：采用高性能輕便的鋰電池供電，電源配置可以滿足7～10天不間斷工作；

Ø 多種數據傳輸方式：支持定時自報、雨量加報和水位加報等多種數據傳輸工作方式；

Ø 安裝調試簡單方便、方便快捷；

Ø 可靠的數據存儲功能：為全年降雨量資料搜集提供值得信賴的保證，存儲的數據可導出；

Ø 支持遠程參數設置功能：可動態修改工作模式和其它相關工作參數；

Ø 低功耗設計：采用低功耗電源監控技術，支持休眠喚醒工作方式。

Ø 支持多中心工作模式：最多支持一發四收（遙測站可同時向4個接收中心站發送數據）。

2-2 主要技術參數

2-2-1 整機主要的技術參數見下表：



2-2-2 主要設備的相關技術參數如下：

2-2-2-1 翻斗式雨量計

承雨口徑：φ200±0.06mm；刃口銳角：40°～45°；

分 辨 力：0.1mm、0.2mm、0.5mm、1.0mm可選 ；

測量準確度：≤±3%（室內人工降水、以儀器自身排水量為準） ；

雨強范圍：0.01mm～4mm/min（允許通過最大雨強8mm/min） ；

發訊方式：?jiǎn)斡|點或雙觸點通斷信號輸出。

雨量計接線定義：2芯線沒有正負之分。



2-2-2-2氣泡式水位計

量程范圍：15米～60米可選；準確度：全量程±0.03% ；

通訊方式：RS485或4-20mA輸出 ；

采集間隔：1-60分鐘自由設置 ；

分辨率：0.001m；

記錄儲存：可記錄50萬條數據。

氣泡水位計接線定義：

紅色：12V+	黑色：12V-
黃色：485A	藍色：485B



2-2-2-3 串口攝像頭：

130萬像素CMOS攝像頭，帶自動的像素缺陷補償，黑度校正，RGB色彩插值補償，Gamma參數補償和色調，飽和度補償功能。

攝像機接線定義：

紅色：12V+	黑色：12V-
白色：485A	黃色：485B



2-2-2-4 遙測終端機

配置工業級，低功耗32位CPU，大屏幕液晶顯示，多功能鍵盤 ；

存儲容量：8M，可以儲存超過2年的采集數據；

數據傳輸方式：GPRS無線傳輸或北斗衛星傳輸；

應用接口：

6路開關量輸入，可配置成脈沖輸入；

2 路繼電器輸出接口 （240VAC 7A）；

2路受控輸出電源（輸出電壓值與設備供電電壓相同，默認 12V）；

3路RS485接口，2路RS232接口，1路藍牙接口；

模擬量接口：4路模擬量輸入接口（支持 4-20mA 電流信號輸入或 0-5V 電壓信號輸入）。

工作環境：環境溫度：-40～65℃  ；相對濕度；<95%(+40℃)。
